Guide technique d'implantation
VMC double flux dans les combles : implantation, isolation des gaines et pièges à éviter en Provence
Les combles accueillent la grande majorité des caissons double flux que je pose autour de Rousset. C'est logique… et c'est aussi là que naissent la plupart des contre-performances. Voici comment je m'y prends pour qu'un comble à plus de 50 °C l'été ne ruine pas votre ventilation.
Visite technique : 06 66 55 08 77
L'essentiel en quelques lignes

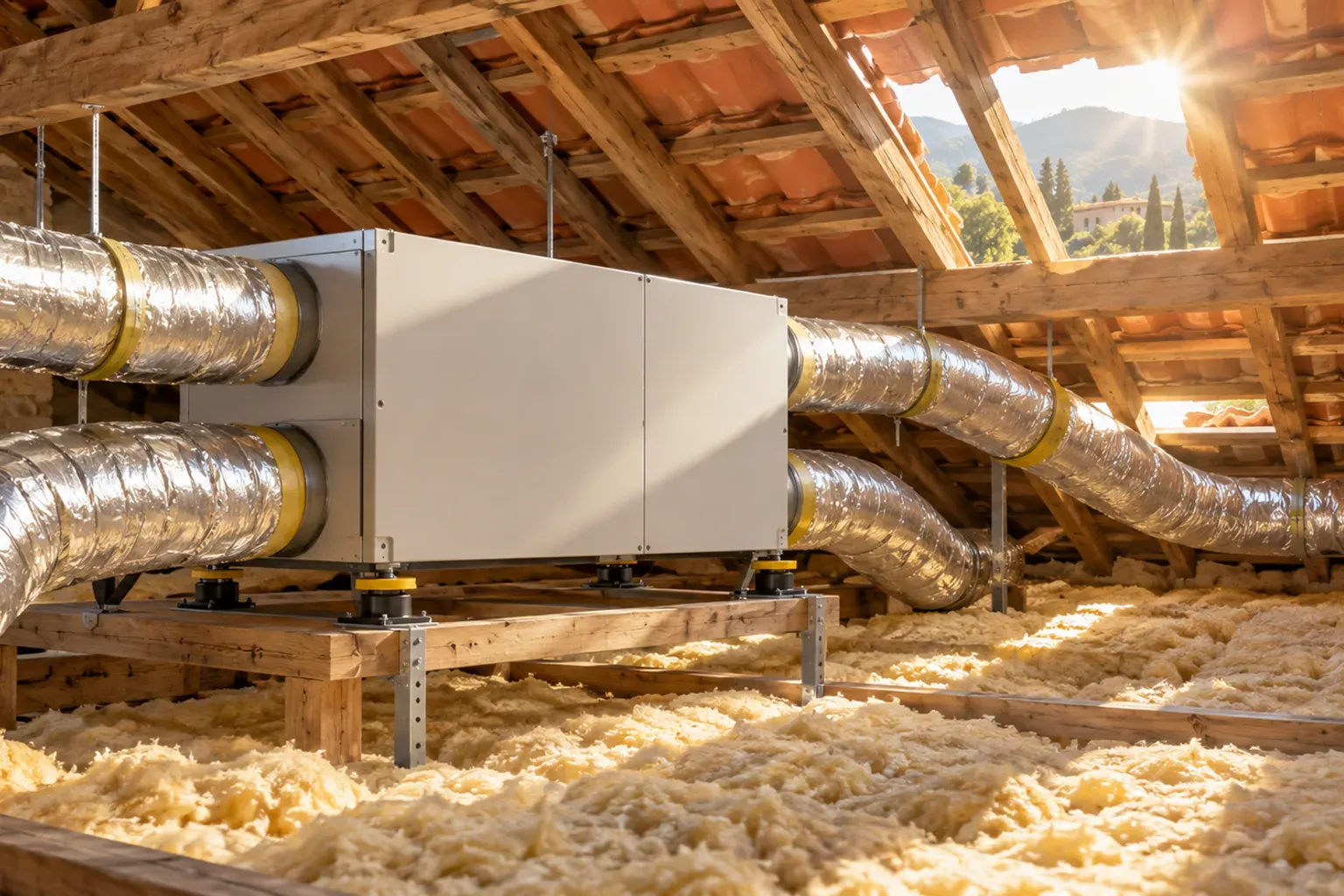

Les combles sont l'emplacement le plus courant pour le caisson d'une VMC double flux, car ils offrent de la place et un accès direct aux plafonds des pièces. Mais en Provence, ils dépassent souvent 50 °C l'été et restent froids l'hiver : sans précautions, l'air insufflé se réchauffe, les gaines condensent et le rendement de l'échangeur s'effondre. Les règles clés sont simples : isoler toutes les gaines situées dans les combles, garder un réseau court et rectiligne, poser le caisson sur un support anti-vibratile près de la trappe, raccorder les condensats à un siphon hors gel et prévoir un circuit électrique dédié. Si les combles sont inexistants ou inaccessibles, un placard technique, un garage ou un faux plafond font très bien l'affaire.
Le constat de chantier
Les combles : emplacement n°1, source n°1 des contre-performances
Sur les chantiers que je fais autour de Rousset, de Trets ou de Fuveau, neuf fois sur dix le caisson de la double flux finit dans les combles. Il y a de bonnes raisons à cela : c'est un volume libre que personne n'utilise, il surplombe toutes les pièces de la maison et il permet de faire descendre les bouches d'insufflation et d'extraction directement à travers les plafonds, sans saigner un seul mur. Pour une maison de plain-pied ou un étage sous toiture, c'est l'implantation la plus naturelle.
Le revers, c'est que ce même comble est l'endroit le plus hostile de la maison. Une double flux repose sur un principe fragile : récupérer la chaleur de l'air extrait pour tempérer l'air neuf. Chaque gaine qui traverse un volume trop chaud ou trop froid échange de la chaleur avec lui, et cet échange-là, personne ne l'a voulu. Quand je suis appelé pour une VMC « qui ne sert à rien », qui souffle de l'air tiède l'été, qui fait goutter le plafond ou qui ronronne au-dessus d'une chambre, le coupable se trouve presque toujours là-haut : pertes thermiques, condensation ou bruit transmis par la charpente.
Cet article ne parle ni de tarifs ni d'entretien courant, qui ont leurs pages dédiées. Il se concentre sur une seule question : comment implanter correctement le caisson et le réseau de gaines dans des combles provençaux. Si vous hésitez encore sur le principe même du système, commencez par notre comparatif simple flux ou double flux.
Le choix de l'emplacement
Pourquoi installer la VMC double flux dans les combles ?
Combles perdus ou aménagés : ce qui change
Dans des combles perdus, ceux où l'on ne tient pas debout et où la laine est posée sur le plancher, le caisson se trouve hors du volume chauffé. Il y a de la place, mais il fait chaud l'été, froid l'hiver, et l'accès se fait souvent à quatre pattes entre les fermettes. C'est le cas le plus fréquent dans les villas des années 80 à 2000 du Pays d'Aix.
Dans des combles aménagés, l'isolation est en rampant, sous la toiture. Le caisson se loge alors dans un « soupente » ou un placard sous pente qui reste dans l'enveloppe isolée : les écarts de température sont bien plus faibles, mais la place manque et le bruit se transmet plus facilement aux chambres voisines. Le choix du caisson, souvent plus compact, et le traitement acoustique deviennent alors prioritaires.
Les alternatives et quand les préférer
Les combles ne sont pas une obligation. Je propose un autre emplacement dès que le comble est trop bas, trop encombré, trop exposé au sud ou tout simplement inaccessible. Trois solutions reviennent régulièrement :
Garage ou cellier attenant
Volume non chauffé mais tempéré, accessible de plain-pied : la maintenance devient un jeu d'enfant. Idéal si le garage est contigu aux pièces humides et que les gaines peuvent remonter vers un faux plafond.
Placard technique
Le caisson reste dans le volume chauffé : aucune perte thermique sur l'appareil et des condensats à l'abri du gel. Il faut en revanche un placard assez profond, une porte acoustique et un réseau de gaines qui reste court.
Faux plafond
Souvent la seule option en appartement ou en plain-pied à toit plat. On choisit un caisson extra-plat et on prévoit une trappe de visite face aux filtres, sinon l'entretien devient vite impossible.
Ma règle est simple : si le caisson peut rester dans le volume chauffé sans allonger démesurément le réseau, je le préfère. Sinon, les combles restent un excellent emplacement, à condition de respecter ce qui suit.
Le climat du Pays d'Aix
Les contraintes propres aux combles provençaux
La chaleur estivale : un comble surchauffé dégrade tout
Sous des tuiles exposées plein sud, un comble perdu dépasse facilement 50 °C en fin d'après-midi en juillet. J'ai déjà relevé des températures bien plus élevées contre la sous-face des tuiles. Une gaine d'insufflation qui traverse ce four sur plusieurs mètres réchauffe l'air avant qu'il n'arrive dans la chambre : votre bypass d'été fait entrer de l'air nocturne frais… qui ressort tiède de la bouche. Le caisson lui-même, s'il n'est pas isolé, encaisse cette chaleur et l'échangeur travaille dans de mauvaises conditions.
Le froid hivernal et le risque de condensation
L'hiver, le problème s'inverse. Les nuits de janvier descendent sous zéro autour de Trets et sur les hauteurs de Fuveau, et le comble suit. Une gaine d'extraction non isolée transporte de l'air chaud et humide venu de la salle de bain : au contact d'une paroi froide, la vapeur se condense à l'intérieur du conduit. L'eau stagne dans les points bas, ruisselle vers les bouches et finit en auréoles au plafond. C'est un scénario que je rencontre souvent lors de diagnostics de moisissure au plafond malgré une VMC.
L'accès pour la maintenance
Une double flux a des filtres qui se changent plusieurs fois par an. Si atteindre le caisson demande une échelle, une lampe frontale et trois mètres de reptation sur les solives, personne ne le fera. Je vérifie donc systématiquement la trappe (assez large pour passer le caisson, pas seulement une personne), je crée un plancher de circulation stable jusqu'à l'appareil et je garde un dégagement franc devant les trappes de filtres. C'est un point qui se décide à la pose, pas après.
La pose de l'appareil
Bien poser le caisson
Support anti-vibratile, suspension ou socle, mise à niveau
Un caisson de double flux contient deux ventilateurs qui tournent en permanence. Posé directement sur les entraits d'une fermette, il transforme la charpente et le plafond en caisse de résonance. Selon la configuration, je le pose sur un socle désolidarisé par des plots anti-vibratiles, ou je le suspends à la charpente par des suspentes amortissantes. Dans les deux cas, il doit être parfaitement de niveau, ou légèrement incliné selon la notice, pour que les condensats s'écoulent vers la bonne sortie.
Évacuation des condensats : siphon, pente, gel
L'échangeur produit de l'eau, surtout l'hiver. Elle doit partir par un siphon (sinon le ventilateur aspire de l'air par le tuyau et l'eau ne s'évacue plus), puis par un tuyau en pente continue jusqu'à une descente d'eaux usées. Dans un comble froid, ce petit tuyau peut geler : je le fais redescendre au plus vite dans le volume chauffé ou je l'isole, voire je le protège par un cordon chauffant sur les sites les plus exposés.
Alimentation électrique dédiée et protection au tableau
C'est là que mon métier d'électricien compte. La VMC doit être alimentée par un circuit dédié, protégé au tableau par un disjoncteur calibré selon la notice du fabricant, sous protection différentielle 30 mA, avec une liaison à la terre. Pas de repiquage sur le circuit d'éclairage voisin, et une ligne qui chemine dans les combles hors de portée de l'isolant soufflé ou protégée sous conduit.
Si le tableau électrique est ancien ou saturé, c'est le moment de le vérifier : une ventilation qui tourne jour et nuit mérite une installation saine.
Le cœur du rendement
Le réseau de gaines dans les combles
Gaines isolées ou non : lesquelles et pourquoi
Une double flux a quatre réseaux. L'insufflation (du caisson vers les pièces sèches) et l'extraction (des pièces humides vers le caisson) transportent de l'air à la température de la maison : dans un comble non chauffé, elles doivent impérativement être isolées. L'air neuf et le rejet relient le caisson à l'extérieur et sont à température extérieure : on les isole avec pare-vapeur dès qu'ils traversent un volume chauffé, sinon ils condensent côté maison. Sous nos toitures provençales, je pars du principe que tout ce qui est dans les combles est isolé.
Longueurs, coudes et pertes de charge
Chaque mètre de gaine et chaque coude freine l'air. Plus le réseau est long et tortueux, plus les ventilateurs forcent, plus ils consomment et plus ils font de bruit, pour un débit qui n'atteint parfois jamais la bouche la plus éloignée. Je place donc le caisson au centre de gravité des bouches, je trace le réseau sur plan avant de monter dans les combles et je privilégie des parcours courts, rectilignes, avec des coudes à grand rayon.
Rigide, semi-rigide ou souple
La gaine souple annelée est économique et passe partout, mais elle génère beaucoup de pertes de charge, s'écrase facilement et retient la poussière. La gaine semi-rigide, souvent en polyéthylène lisse à l'intérieur, distribuée en réseau pieuvre depuis un plénum, est devenue mon choix par défaut : débits stables, nettoyage possible, faible bruit. Le rigide (acier galvanisé) reste réservé aux troncs principaux et aux sections importantes.
Traversées de l'isolant et étanchéité à l'air
Chaque bouche perce le plafond et donc le pare-vapeur. Une traversée mal reprise laisse l'air chaud et humide de la maison monter dans l'isolant, où il condense. Je reprends chaque percement avec des manchons ou des adhésifs adaptés, je rends les jonctions de gaines étanches et je contrôle l'étanchéité du réseau : une double flux qui fuit dans les combles perd ce qu'elle était censée récupérer.
L'ordre des travaux
Combles et isolation : faut-il les traiter en même temps ?
Quand c'est possible, oui, et c'est même le scénario idéal. Une double flux et une isolation des combles se renforcent mutuellement : l'isolation limite les déperditions par le plafond, la double flux limite celles liées au renouvellement d'air. Et surtout, un plancher de combles bien isolé recouvre les gaines et les protège à la fois de la fournaise d'été et du froid d'hiver.
L'ordre compte. Je pose d'abord le caisson, le réseau et les traversées étanches, puis je fais réceptionner les débits. Ensuite seulement l'isoleur souffle ou déroule sa laine, en sachant où passent les gaines pour ne pas les écraser et en laissant libres le caisson, le siphon et le cheminement de maintenance. Faire l'inverse, c'est fouiller dans trente centimètres de laine soufflée pour faire passer des conduits, avec un résultat rarement propre.
Dans une maison ancienne, c'est souvent l'occasion de revoir toute l'installation : notre guide sur la rénovation électrique d'une maison ancienne explique comment coordonner les corps de métier.
Retours de diagnostic
Les erreurs fréquentes constatées sur le terrain
Une bonne partie de mes interventions sur des double flux existantes ne concernent pas une panne, mais une pose ratée. Le caisson fonctionne, les voyants sont au vert, et pourtant la maison reste humide, l'air insufflé est tiède ou les débits mesurés à l'anémomètre sont très loin des valeurs prévues.
À chaque fois, je remonte dans les combles et je retrouve les mêmes quatre défauts. Aucun n'est coûteux à éviter au moment de la pose ; tous le sont à corriger après coup.
Gaines écrasées sous la laine
L'isolant soufflé ou les rouleaux de laine posés après coup écrasent les gaines souples. Le débit réel tombe à une fraction du débit prévu, et les pièces humides ne sont plus ventilées.
Air neuf trop proche du rejet
Prise d'air neuf et rejet côte à côte sur la même face de toiture : la VMC réaspire une partie de l'air vicié qu'elle vient d'expulser. On les écarte et on les oriente différemment.
Caisson inaccessible
Caisson posé au fond des combles, derrière une forêt de fermettes, sans plancher. Résultat : personne ne change les filtres, l'échangeur s'encrasse et les débits chutent en quelques années.
Condensats non raccordés
Pas de siphon, ou un tuyau qui finit dans l'isolant : l'eau de condensation imbibe la laine, tache le plafond et peut, à terme, abîmer le caisson et le plancher.
Les cas particuliers
Combles inexistants ou inaccessibles : quelles solutions ?
Maison de plain-pied à toit plat. Pas de comble, donc pas d'emplacement évident. Je loge le caisson dans un cellier, une buanderie ou le garage, puis je distribue les gaines dans un faux plafond créé dans le couloir, qui dessert naturellement les chambres et la salle de bain. Quelques centimètres de hauteur sous plafond suffisent avec des gaines plates.
Mas ancien avec voûtes. Les voûtes en pierre ou en briquettes interdisent de percer les plafonds n'importe où, et les greniers au-dessus sont souvent très bas. On travaille alors au cas par cas : caisson dans une dépendance ou un placard technique, gaines qui remontent par un ancien conduit de cheminée désaffecté ou par un coffrage discret. Dans certains mas, une double flux décentralisée pièce par pièce est plus raisonnable qu'un réseau centralisé.
Appartement. Sans combles, le caisson extra-plat passe en faux plafond de couloir ou de salle de bain, avec une trappe de visite face aux filtres. La contrainte principale devient la prise d'air neuf et le rejet en façade, soumis au règlement de copropriété.
Dans tous ces cas, le diagnostic sur place fait la différence : c'est la configuration du bâti qui dicte l'emplacement, pas l'inverse.
Rousset, Aix-en-Provence, Trets, Fuveau
Visite technique de vos combles dans le Pays d'Aix
Avant de vous proposer quoi que ce soit, je monte dans vos combles. Je mesure la hauteur disponible, je repère l'exposition de la toiture, l'état de l'isolant, la trappe, le cheminement possible des gaines vers chaque pièce et la distance au tableau électrique. C'est cette visite qui permet de dire si le caisson ira là-haut ou ailleurs, et quel réseau lui conviendra.
Pour le détail de la prestation, consultez notre page installation de VMC double flux. Pour toute question de coût, notre article sur le budget d'une VMC double flux fait le point, et si vous envisagez aussi de rafraîchir la maison, lisez ce qu'il faut savoir sur la clim et la VMC double flux.
Visite technique et devis gratuits, remis sous 48 h.
06 66 55 08 77Questions fréquentes
VMC double flux dans les combles : vos questions
Peut-on poser une VMC double flux dans des combles non isolés ?
Oui, c'est même très courant, mais à deux conditions. Le caisson doit être un modèle prévu pour un volume non chauffé, ou être lui-même protégé, et toutes les gaines qui transportent de l'air intérieur (insufflation et extraction) doivent être isolées sur toute leur longueur. Dans des combles non isolés de Provence, l'écart de température entre l'air des gaines et l'air ambiant est maximal, en hiver comme en été : sans isolation des conduits, vous perdez une bonne partie du bénéfice de l'échangeur et vous exposez le réseau à la condensation. Quand c'est possible, je conseille de profiter du chantier pour isoler aussi le plancher des combles.
Faut-il isoler les gaines de VMC double flux ?
Dans les combles, oui. En volume non chauffé, les gaines d'insufflation et d'extraction doivent être isolées pour ne pas perdre les calories récupérées et pour éviter la condensation. Les gaines d'air neuf et de rejet, qui relient le caisson à l'extérieur, doivent l'être aussi dès qu'elles traversent un volume chauffé, avec un pare-vapeur continu, car elles transportent de l'air froid l'hiver. Sous un toit provençal qui dépasse 50 °C en été, j'isole en pratique l'ensemble du réseau situé dans les combles.
Le caisson fait-il du bruit dans les combles ?
Un caisson bien posé est très discret. Le bruit vient presque toujours de la pose : caisson vissé directement sur les solives, qui transmettent les vibrations à tout le plafond, absence de manchettes souples en sortie, gaines trop étroites ou trop coudées qui font siffler l'air. Je pose le caisson sur des plots ou des suspentes anti-vibratiles, j'ajoute des raccords souples et, si besoin, des silencieux sur les réseaux d'insufflation, surtout au-dessus des chambres.
Combien de place faut-il dans les combles pour une VMC double flux ?
Il faut bien plus que l'encombrement du caisson. Prévoyez une zone plane et porteuse pour le caisson, un dégagement d'au moins 50 à 60 cm devant les trappes de filtres, l'espace pour les quatre piquages et leurs premiers mètres de gaine bien droits, la place du siphon des condensats et un cheminement praticable depuis la trappe d'accès. Dans des combles perdus très bas, on crée souvent un petit plancher de circulation et une zone technique dédiée près de la trappe.
La chaleur des combles en été pose-t-elle problème ?
Oui, c'est la spécificité provençale. Sous les tuiles, les combles dépassent souvent 50 °C l'après-midi en juillet. Un caisson et des gaines mal isolés y réchauffent l'air insufflé avant qu'il n'arrive dans les chambres, ce qui annule l'intérêt du bypass d'été et rend la maison plus chaude. La parade : gaines isolées sur tout le parcours en combles, réseau le plus court possible, caisson placé au plus près de la trappe et de la zone la moins exposée, et idéalement un plancher de combles correctement isolé.
Peut-on coupler la VMC double flux à une climatisation dans les combles ?
On peut faire cohabiter les deux réseaux dans les mêmes combles, notamment avec une climatisation gainable, mais on ne raccorde pas la climatisation sur les gaines de la VMC : ce sont deux réseaux distincts, avec des débits et des sections différents. Le vrai enjeu en combles est de coordonner les passages pour que les gaines ne s'écrasent pas mutuellement et restent accessibles. Notre article dédié à la clim et à la VMC double flux détaille pourquoi.
Pour aller plus loin
Une implantation soignée en combles n'est qu'une étape du projet de ventilation. Pour la pose complète, le choix des bouches et la mise en service, découvrez notre prestation d'installation vmc salle de bain (590 vol, KD 8). Nos guides ci-dessous approfondissent le choix du système, le budget et les cas particuliers.
